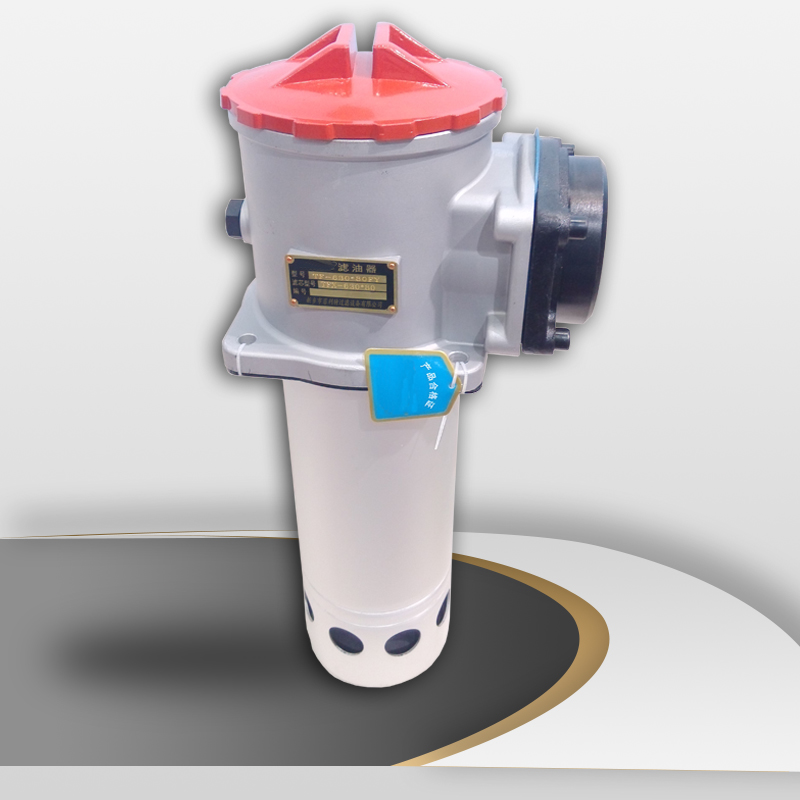

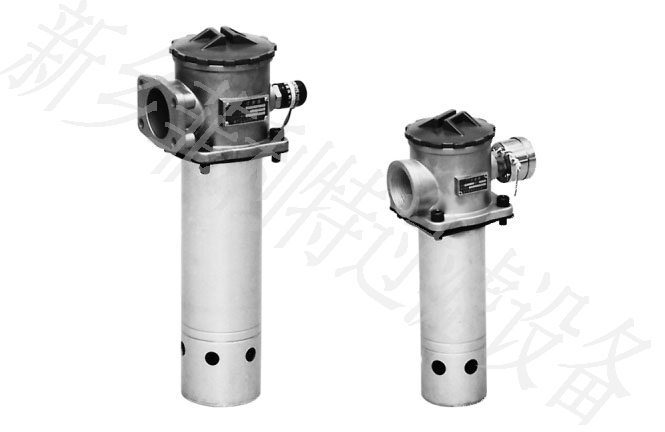

TF系列箱外自封式吸油过滤器

TF系列箱外自封式吸油过滤器

（新型结构代替LXZ系列）

TF TANK MOUNTED SUCTION FILTER SERIES

（一）、简介

u 本过滤器安装在有泵吸油口处，用以保护油泵及其它液压元件，以避免吸入污染杂质，有效地控制液压系统污染，提高液压系统的清洁度。
u 本过滤器可直接安装在油箱侧边，上部或底部，吸油筒体侵入油箱内液面以下，过滤器滤头陋在油箱外，并设有自封阀，旁通阀，滤芯污染堵塞发讯器等装置，使更换滤芯和
清洗滤芯时油箱内油液不会流出，本产品设计新颖，安装方便，通油能力大，助力小，清洗或更换滤芯方便等优点。
（二）、性能与特点
1. 安装连接方便，简化系统管路:
   本过滤器可直接安装在油箱侧边，底部或上部，过滤器滤头陋在油箱外，吸油筒体侵入油箱内液面以下，出油口设有管式、法兰式连接，过滤器内设置自封阀等装置，使管路省去装截止阀等其它管件，从而使管路简化，安装方便。
2. 设置自封阀，使更换、清洗滤芯或维修系统非常方便:
   当更换、清洗滤芯或维修系统时，只需旋开过滤器端盖（清洗盖），此时自封阀会自动关闭，隔绝油箱油路，使油箱内油液不会向外流出，从而使清洗，更换滤芯或维修系统非常方便，如顶开自封阀又可作油箱向外放油之用。
3. 具有滤芯污染发讯器与油路旁通阀，提高了液压系统的可靠性:
   当滤芯被污染物堵塞到出油口真空度为0.018MPa时，发讯器便发出讯号，应及时更换或清洗滤芯。若此时不能马上停机或无人来更换滤芯时，在滤芯上部的油路旁通阀会自动开启（开启值为:真空0.02MPa），以避免油泵出现吸空故障。但此时应停机更换或清洗滤芯，以保持液压系统清洁度，提高液压系统的可靠性。

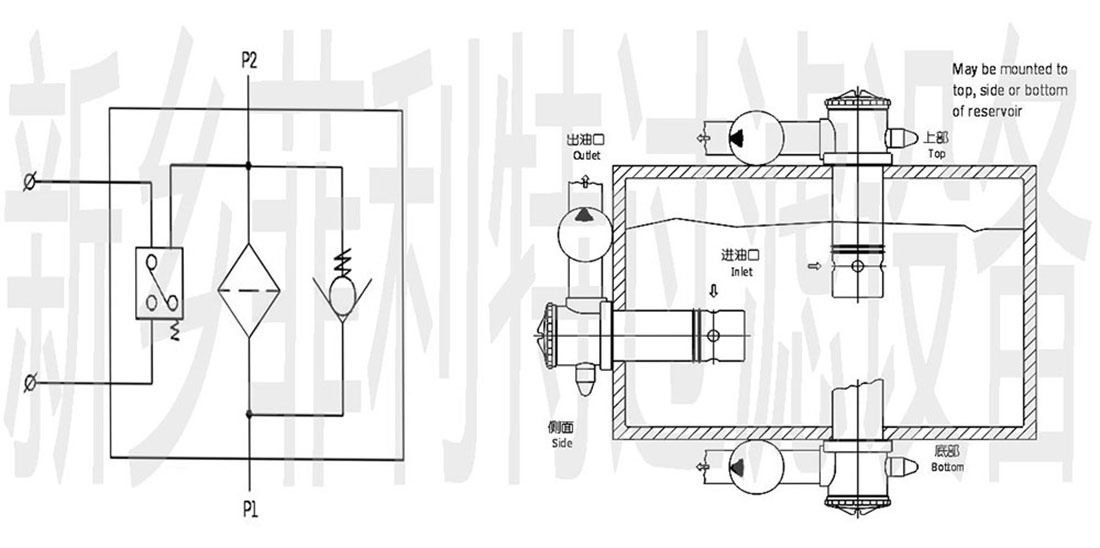

（三）、安装示意

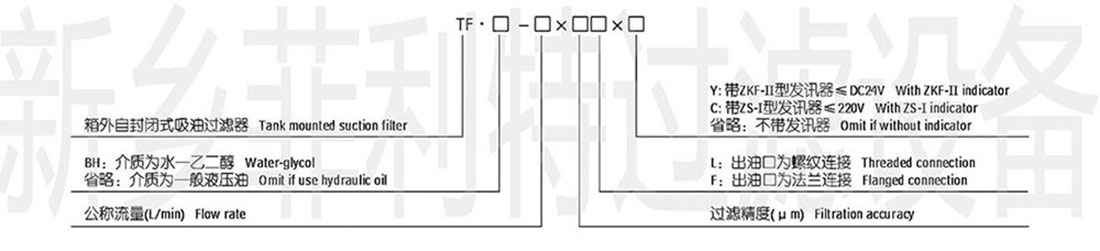

（四）型号说明

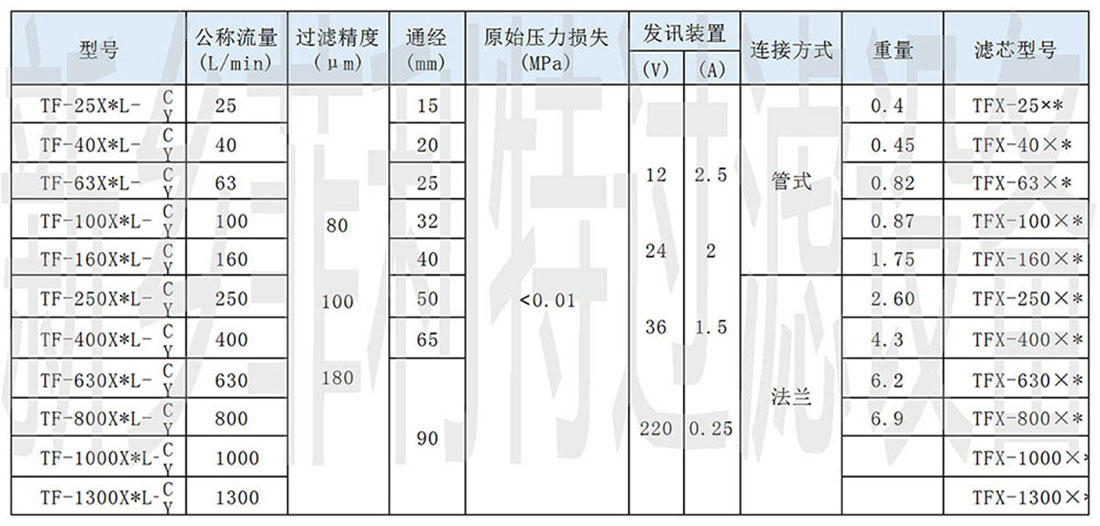

（五）技术参数

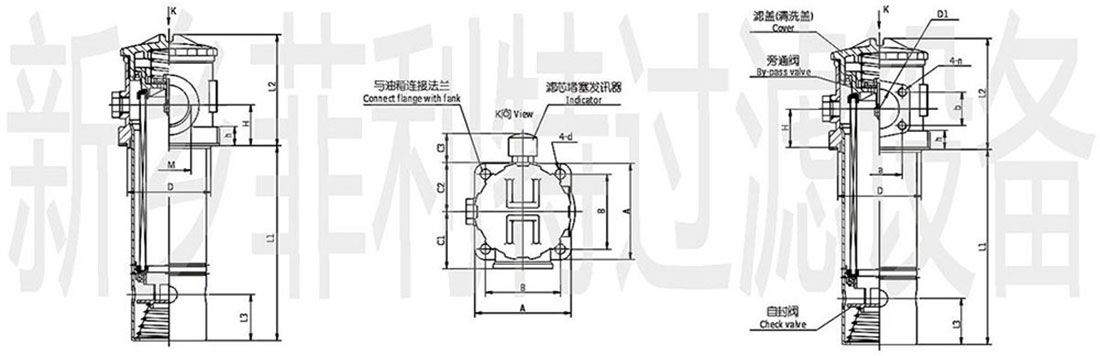

（六）连接尺寸
1、管式（出油螺纹连接）                                                                                                                            2、法兰式（出油口法兰连接）

表一、TF-25~160螺纹式连接尺寸

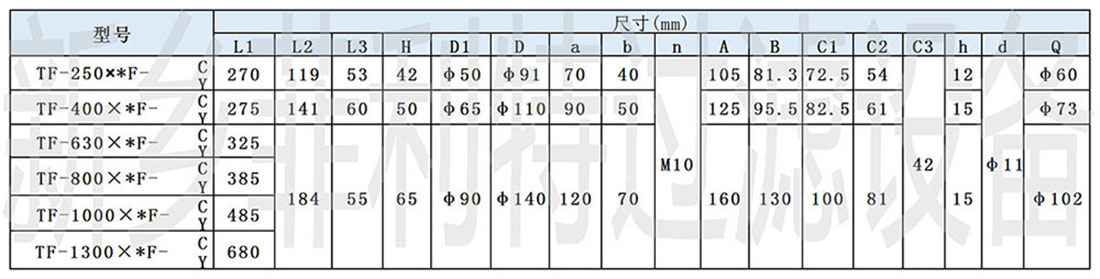

表二、TF-250~1300法兰式连接尺寸
