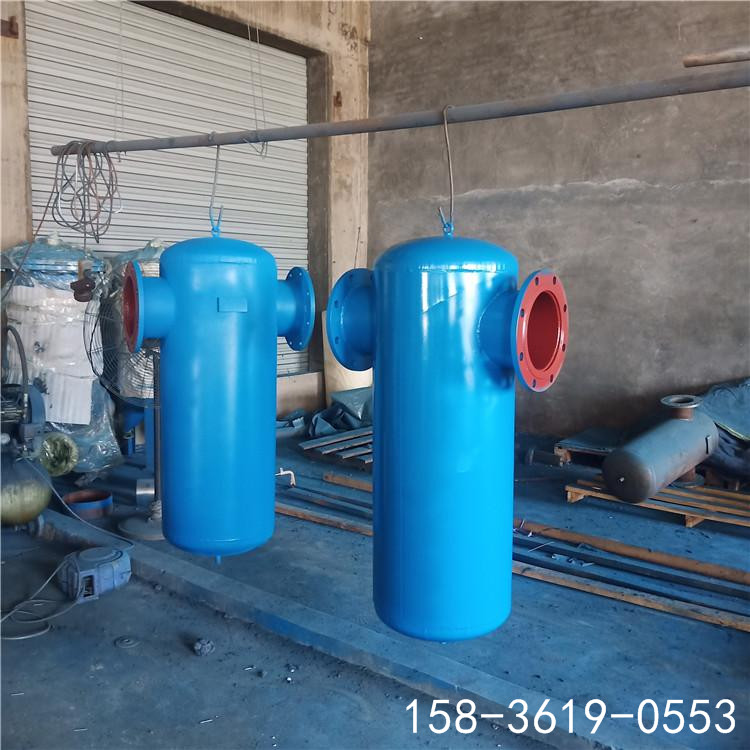

菲利特压缩空气汽水分离器 汽水分离器除水工作原理 DN80

汽水分离器工作原理：

汽水分离器结合挡板式、离心式、旋流式、重力式、挡板式和填充式进行了升级。MS9汽水分离器是使用高温纳滤更有效地去除蒸汽和压缩空气系统中夹带的液滴的地方。大量含有蒸汽和压缩空气的水进入分离器，并通过中性旋流离心向下移动。

因为气体和液体的密度不同，如果需要一起过滤，一般来说，液体会被过滤到过滤器，气体可以通过。由于中性，气体仍将沿原始方向移动。留在过滤器上的液体将被转移到分离器底部进行冷凝和排放，从而改善气体质量，达到饱和气体高达99.9%的效果。

当蒸汽从入口管进入旋风分离器时，气流将从直线运动变为圆周运动。大部分旋转气流将从气缸沿气缸壁螺旋向下，并流向锥体。这是一个外部漩涡。在蒸汽旋转的过程中，会产生离心力，密度更高的液滴会被抛向气缸壁。一旦液滴与气缸壁接触，它们将失去惯性力，通过入口速度和向下重力的动量沿气缸壁下落，并进入底流端口。

当旋流向下气流到达锥体时，由于锥形收缩结构，它将接近旋风中心。根据“旋转距离”的恒定原理，其切向速度不断提高。当气流到达锥体下端的某个位置时，它会从旋风分离器的中部以相同的旋转方向从底部向顶部反转，并继续以螺旋形状移动，形成内部旋流气流。干燥度较高的蒸汽通过溢流口从旋风分离器排出。

汽水分离器功能：

汽水分离器用于分离蒸汽中所含的水，提高进入汽轮机的蒸汽质量，确保进入汽轮机的工作蒸汽不含水。如果蒸汽随水进入汽轮机，汽轮机的喷嘴和叶片将损坏，导致汽轮机损坏和事故。因此，在汽轮机主蒸汽管道上，必须在主蒸汽阀前设置蒸汽分离器。

点击查看汽水分离器详细技术参数

蒸汽系统中常用的分离器有三种。

（1） 挡板挡板或折板分离器由许多挡板组成。流体在分离器中的流动方向多次改变。由于悬浮水滴的质量和惯性较大，当挡板的流动方向发生变化时，干蒸汽可以绕过挡板并继续向前移动，而水滴会积聚在挡板上。汽水分离器具有较大的流动面积，这降低了水滴的动能，大多数水滴将冷凝，后，水滴落到分离器底部，并通过排水阀排出。

（2） 在蒸汽旋风分离器或离心分离器中使用一系列翅片，以产生高速旋风分离器，该旋风分离器旋转并在分离器中高速流动蒸汽。

（3） 吸附-吸附分离器内的蒸汽通道上有障碍物，通常是金属网垫。悬浮的水滴遇到后会被吸附，当水滴达到一定程度时，会因重力而落到分离器底部。将两种类型的分离器组合在一起也很常见：蒸汽旋转分离器和吸附分离器。由于这两种类型的组合，总体分离效率将提高。

汽水分离器的研究现状：为了在油田注采过程中获得高干度的蒸汽，一般采用立式圆筒汽水分离器和球形汽水分离器。尽管立式圆筒形汽水分离装置的制造工艺相对简单，但获得的蒸汽干燥度只能达到93%。此外，由于使用过程中蒸汽的高速流动与外壳之间的共振，现场噪音非常大。

球形汽水分离装置是将多个旋风分离器安装在一个球形壳体中，作为主汽水分离装置。旋风分离器通过蒸汽入口与壳体外的蒸汽管道相连，在分离器上部的蒸汽出口设置波纹板分离装置作为二次
